остеоинтеграции
Сокён Ким (Su-Kyoung Kim), Илсок Чан (Il-Seok Jang), Чутон Сон (Ju-Dong Song), Тхэгван Ом (Tae Gwan Eo)
введение
По данным исследований, топография поверхности титановых имплантатов является важным фактором, влияющим на процесс остеоинтеграции. Было установлено, что титановые имплантаты с модифицированной гидрофильной микрошероховатой поверностью характеризуются ускоренной остеоинтеграцией по сравнению с имплантатами с обычной микрошероховатой поверхностью.
цель
Целью настоящего исследования является проверка гипотезы, согласно которой поверхность SOI обеспечивает более быструю остеоинтеграцию имплантатов по сравнению с поверхностью SA.
материалы и методы
В рамках исследования использовали титановые имплантаты длиной 8,5 мм и диаметром 3,5 мм с поверхностью, прошедшей пескоструйную обработку и травление кислотой. На поверхность части имплантатов нанесли специальное гидрофильное покрытие. Имплантаты устанавливали в большеберцовую кость карликовым свиньям. Для оценки качества остеоинтеграции проводили тест на обратное вывинчивание. Остеогенез в области имплантатов через 16 дней после их установки оценивали с помощью микро-компьютерной томографии.
результаты
Для придания гидрофильных свойств гидрофобной поверхности SA и их сохранения на нее наносили специальное покрытие. Адсорбция протеинов и остеобластов к поверхности имплантата на ранних этапах остеоинтеграции была более выраженной в области имплантатов с поверхностью SOI по сравнению с поверхностью SA. Усилие, необходимое для вывинчивания имплантатов через 16 дней после их установки, было на 30–50% выше в группе SOI по сравнению с SA.

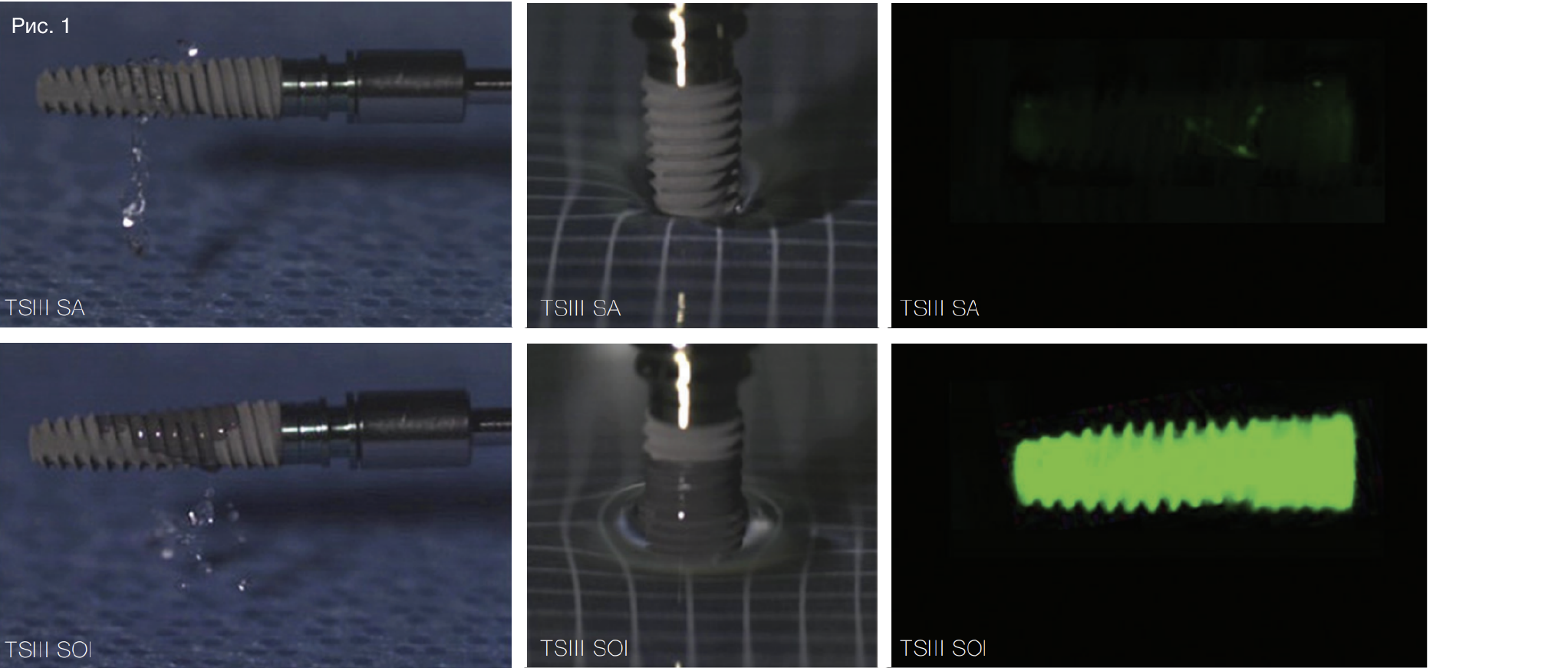

Рис. 1. Гидрофильные свойства и адсорбация белков крови к поверхностититанового импланта со специальным покрытием

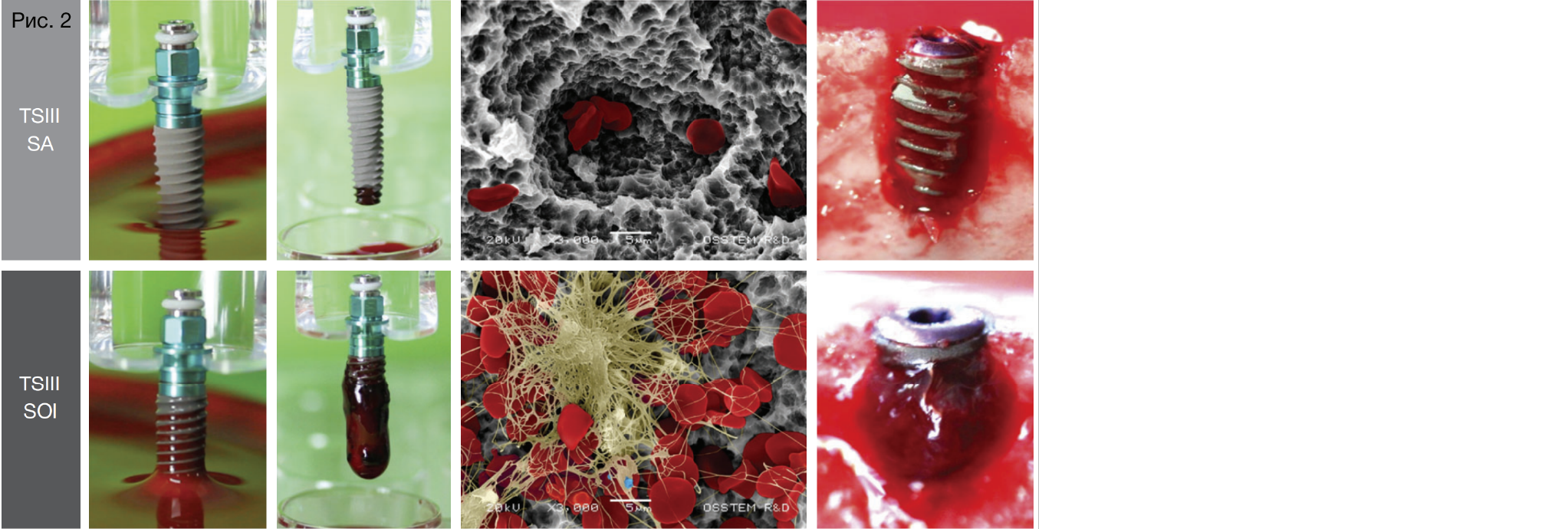

Рис. 2. Формирование кровяного сгустка на поверхности титанового имплантата со специальным гидрофильным покрытием

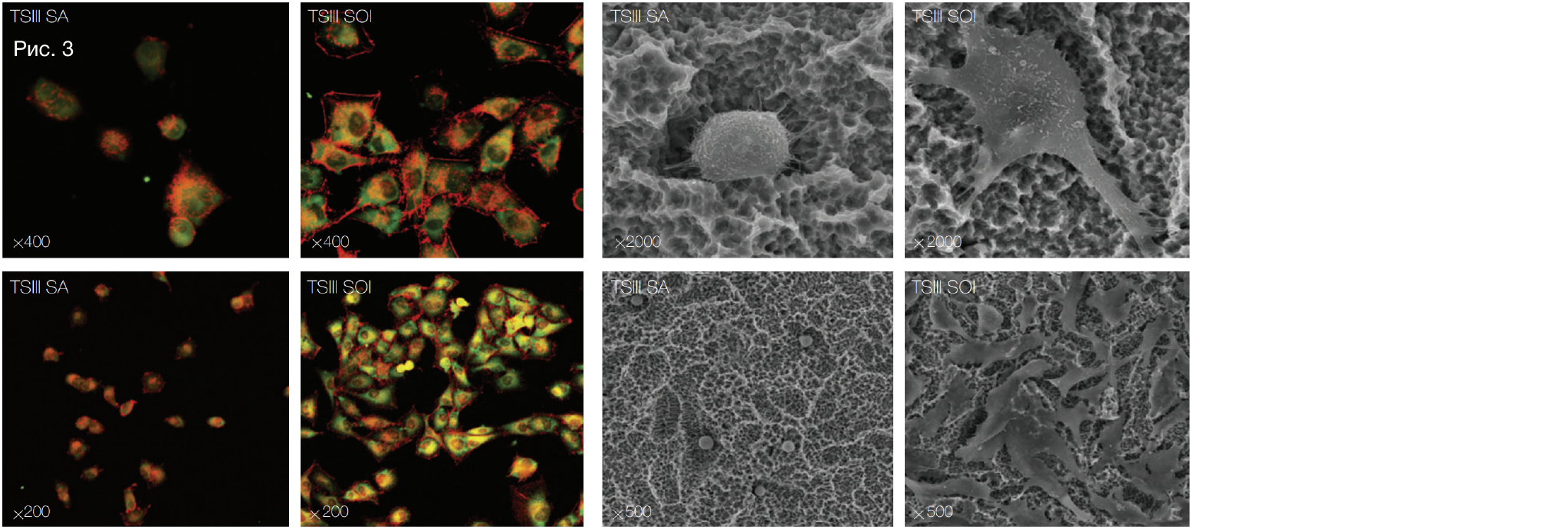

Рис. 3. Адгезия остеобластов и их распределения на поверхности с гидрофильным покрытием

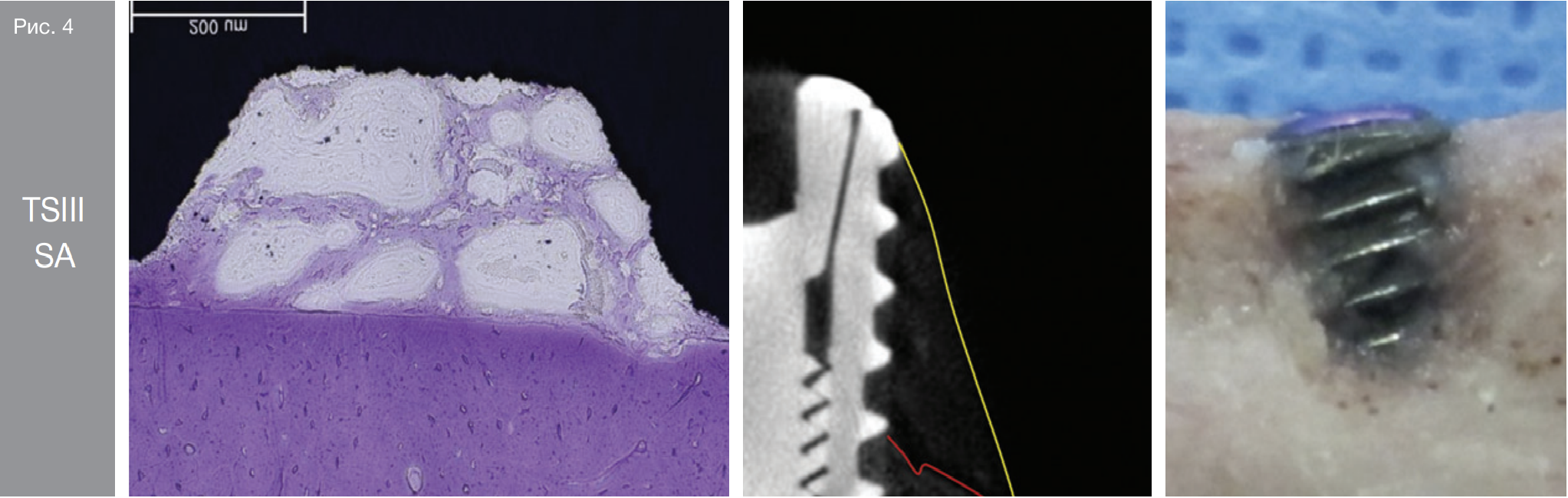

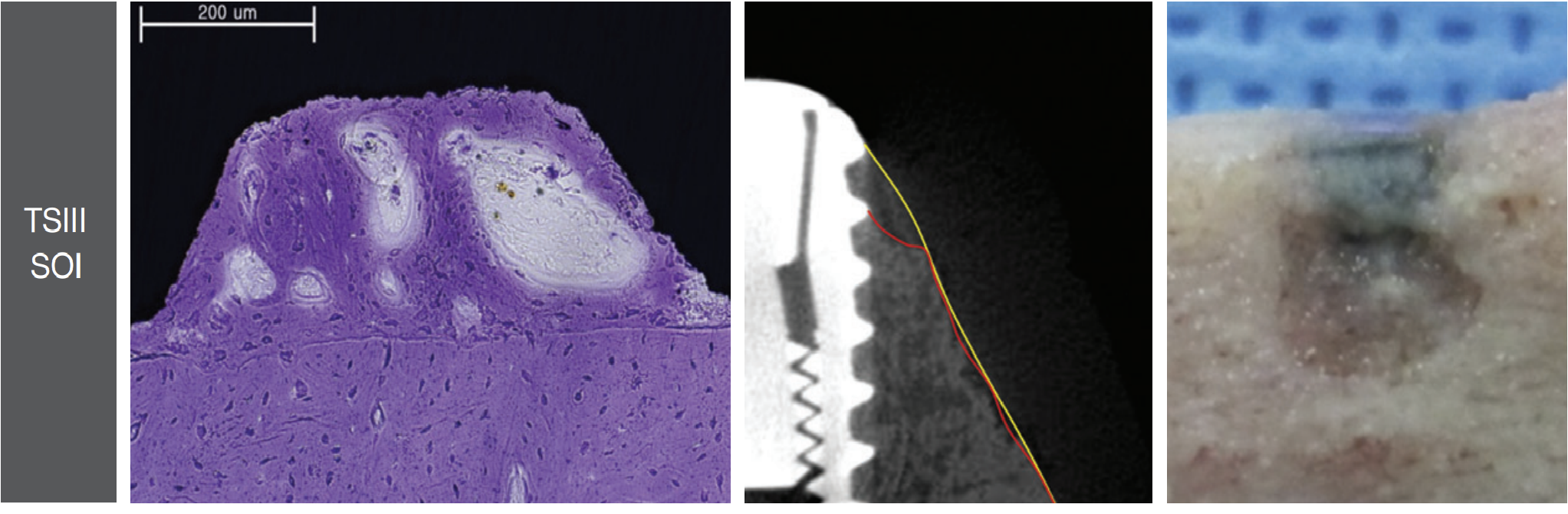

Рис. 4. Влияние гидрофильного покрытия на качество остеоинтергации и формирование новой костной ткани в области имплантатов, установленных карликовым свиньям

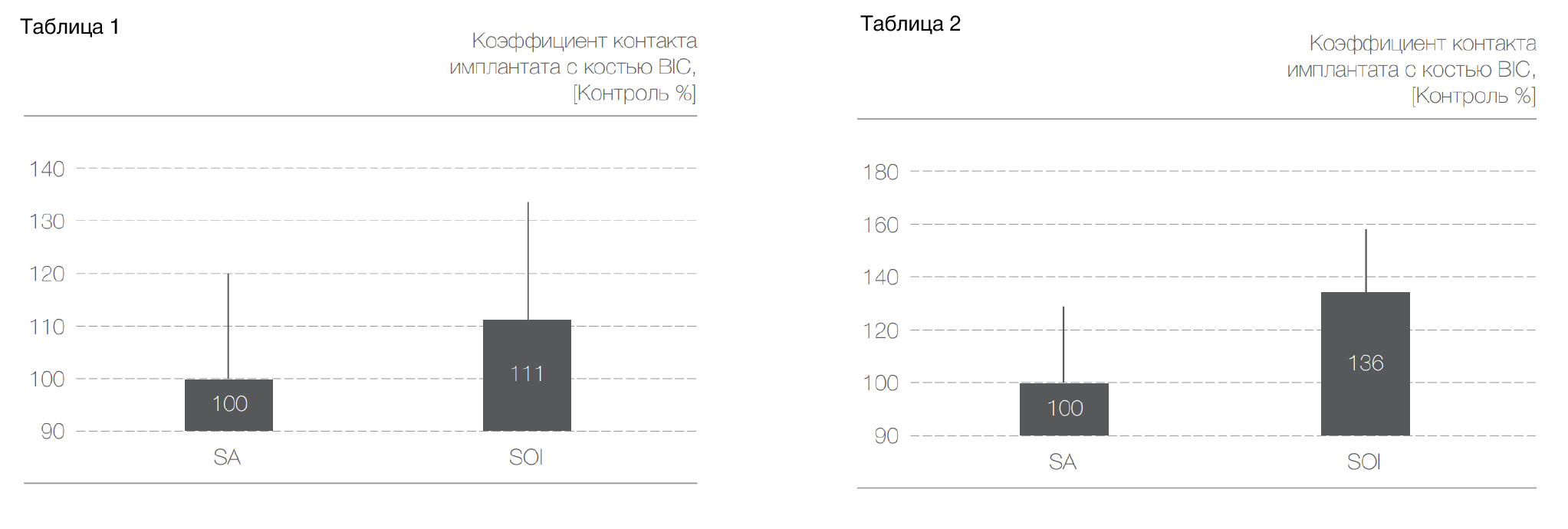

Таблица 1-2. Формирование новой костной ткани через 4 недели после установки имплантатов карликовым свиньям (TSIII 3508, n=8)

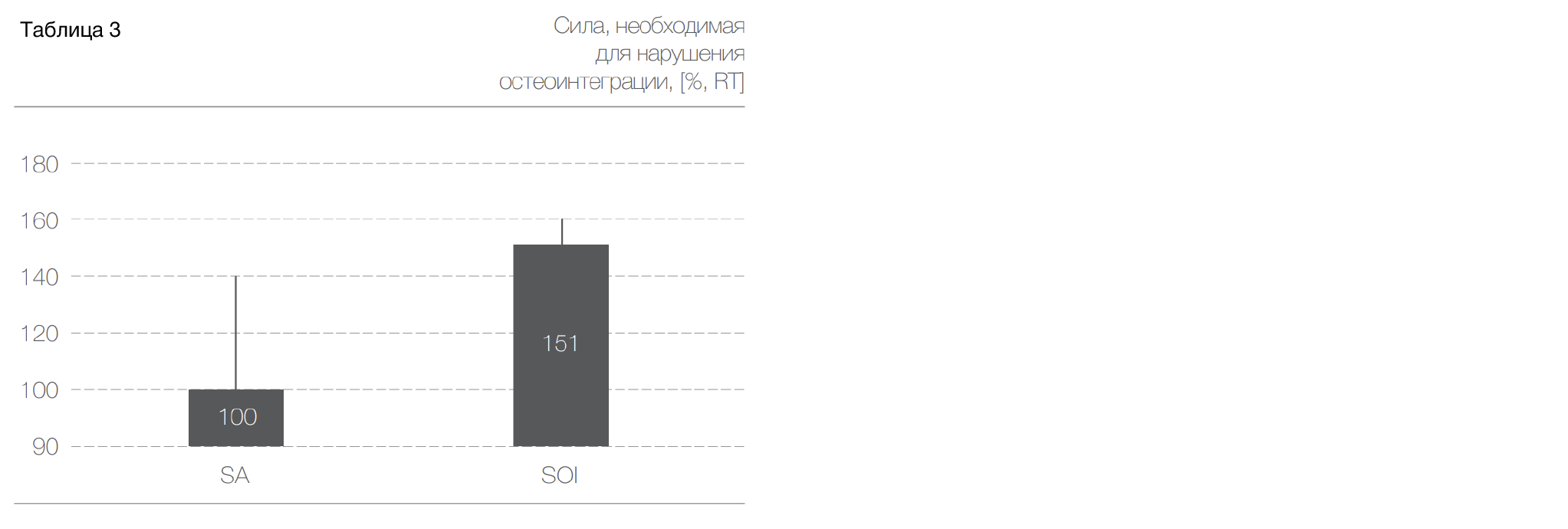

Таблица 3. Усилие при выкручивании имплантатов, установленных карликовым свиньям (TSIII 3508, n=8)
выводы
Для активации поверхности SA и ее превращения в поверхность SOI на титановые имплантаты наносили специальное покрытие, обладающее гидрофильными свойствами и способствующее их сохранению. Адсорбция протеинов и остеобластов к поверхности имплантата на ранних этапах заживления была значительно более выраженной в области имплантатов с поверхностью SOI по сравнению с имплантатами с поверхностью SA. Усилие, необходимое для вывинчивания имплантата через 16 дней заживления, было на 30–50% выше для имплантатов SOI по сравнению с имплантатами SA.
Узнать больше об имплантатах TS SOI можно здесь
